您現在的位置：首頁 ? 產品中心 ? IC系列產品 ? DC-DC降壓 ? DC-DC同步降壓
G2403A QFN3x3-10 限流可調
G2403 QFN3x3-10 5V 4A 單節鋰電供電且可輸出電壓低時仍能輸出較大電流
G2403QDC QFN3x3-10 5V 4A 主推版本
概述：
G2403/G2403A是一款4A高效恒定導通時間控制的同步降壓轉換器。它采用2.5V至6V的輸入電壓工作，輸出范圍為0.6V至輸入電平，這要歸功于其100％占空比工作。其先進的恒定導通時間控制Fast-PWM方案簡化了環路補償，并提供出色的負載瞬態響應，同時保持相對恒定的1.25MHZ開關頻率。 G2403/G2403A消耗極低的15uA靜態電流，因此可實現出色的輕載效率?？刂骗h(huán)路中的高增益誤差放大器提供出色的負載和線路調節對于容錯操作，G2403/G2403a具有逐周期電流限制保護和短路或過載條件下的打嗝模式G2403/G2403A可用于QFN3*3mm封裝，是高性能便攜式應用的理想選擇
特性：
寬輸入范圍2.5V至6V
高效率高達97％
輸出電壓低至0.6V
100％占空比工作
±1.5% 0.6V反饋電壓精度
1.25MHz開關頻率
15μA靜態電流
連續輸出電流高達4A
內置48mΩ和38mΩ電源開關
逐周期電流限制
短路和過載的打嗝模式
漏極開路電源良好指示
熱關斷保護
可使用低ESR陶瓷輸出電容
采用小型QFN3*3mm 16L封裝
符合無鉛RoHS標準

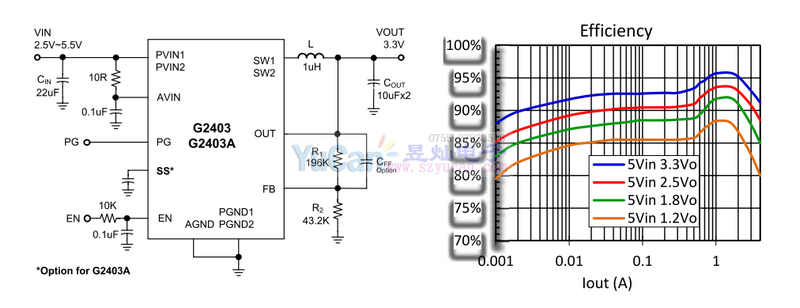

典型應用：
