YB8620 SOT23-6 24V 2.5A
SY8620 外置MOS大功率LED降壓恒流驅動芯片
概述：
YB8620是一款高效穩定的高亮度LED降壓恒流驅動芯片，內置高精度比較器，固定關斷時間控制電路，恒流驅動電路等，適合單個或多個大功率LED串并聯使用YB8620采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB面積。在EN端加PWM信號，可調節LED燈的亮度。
YB8620通過調節外置電流檢測電阻的阻值來設置流過LED燈的電流，從而設置LED燈的亮度，流過LED燈的電流可從幾十毫安到2.5A。
工作于-40°C~+85°C。
特性：
寬輸入電壓范圍：2.5V-24V
高效率：可高達90%
典型內部集成穩壓源值：3.5V
最大工作頻率：1MHz
芯片供電欠壓保護：2.5V
亮度可調：EN端加PWM信號，低電平有效
可直接與3功能5功能芯片或MCU的輸出連接
關斷時間可調
外置Mos最大可驅動2.5A電流可調

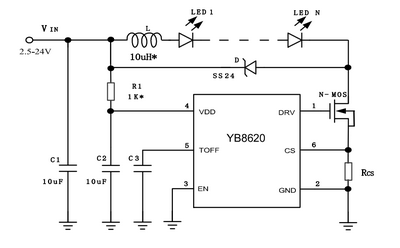

典型應用：
