昱燦 YB1109HL SOT23-6 DC-DC異步升壓2.3-5.5V vin-16V 內置4A mos 低成本大電流
昱燦 YB1109D SOT23-6 DC-DC異步升壓 ADJ 內置MOS 輸入2.3-18V 輸出vin-28V
昱燦 YB1109HR SOT23-6 DC-DC異步升壓 兼容FP6291
昱燦 YB1109MB SOT23-6 DC-DC異步升壓 同類芯片電流較大 2.1V輸入過壓保護 過流 過溫保護
YB1109系列 主要應用產品領域： 小風扇,電池升壓,家電控制板,電池升壓板,鋰電升壓,升壓轉換,
YB1109系列 引腳兼容替代型號： FP6291,SY7152,SY7208,
YB1109系列 系列PDF數據手冊 有不同規格系列,請聯絡業務人員獲取.
YB1109系列 產品手冊/數據手冊/PDF下載
YB1109D.PDF
YB1109HR.PDF
YB1109MB.PDF
YB1109 高效率異步升壓轉換芯片
概述：
YB1109是一款具有固定工作頻率的高效電流模式升壓轉換器。 YB1109集成了一個非常低內阻的NMOSFTET，以減少功率損耗并實現高效率。最高效率高達93％。 1.2MHz工作頻率可最小化電感和電容值，內部補償網絡減少外部元件數量。 SOT23-6封裝為PCb布局提供了最佳解決方案
特性：
YB1109H
具有寬輸入范圍：2-18V輸入
內置4A低內阻MOS/80mR
1.2MHz開關頻率
高達93％效率
欠壓鎖定保護
過溫保護
1uA關斷電流
緊湊型封裝：SOT23-6
YB1109MB
2.5-6V的輸入
內置4.5A低內阻MOS/70mR
1.2MHz開關頻率
高達93％效率
欠壓鎖定保護
過溫保護
1uA關斷電流
參考電壓0.6V
緊湊型封裝：SOT23-6

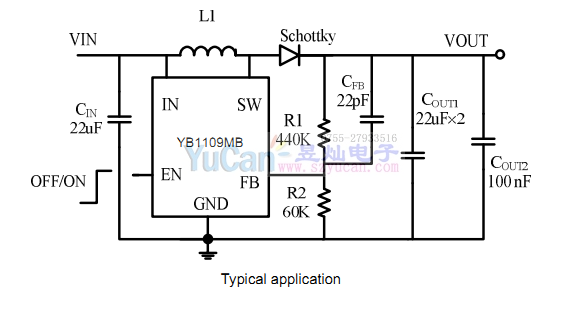

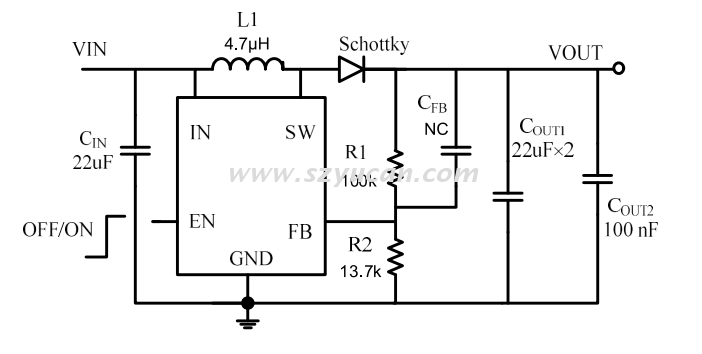

典型應用：
