SM5402系列 SM5402是一款集成1A線性鋰電池充電和1A同步升壓的多合一移動電源芯片,另集成雙燈指示 電池過充 過放保護 過溫保護等功能 可實現同口輸入輸出及輸出自動休眠.
昱燦-海川 SM5402 SOP-8 移動電源SOC

主要應用領域： 手電筒,禮品,充電寶,移動電源
引腳兼容型號： TP4333,HT4928

概述：

SM5402 是一款集成鋰電池充電管理，LED 指 示功能，升壓轉換器的移動電源管理芯片，外圍 只需極少的元件，就可以組成功能強大的移動電 源方案。 SM5402 內部集成了 1A 的線性充電模式，支 持對 0V 電池充電；具有涓流/恒流/恒壓三種模式 充電，恒定電壓 4.20V（典型值）；內置 IC 溫度 和輸入電壓智能調節充電電流；SM5402 內部采用 了 PMOSFET 架構，加上防倒充電路，因此可以不 需要外部檢查電阻和隔離二極管。 SM5402 的同步升壓轉換器提供 1A 輸出電 流，轉換效率高至 91%。空載時，自動進入休眠 狀態，靜態電流降至 9uA。

特性：

? 高度集成，極少的外圍元器件

? 1A 的固定線性充電電流

? 1A 同步升壓轉換效率高達 91%

? 無需 MOSFET、檢測電阻器或隔離二極管

? 負載插入自動啟動升壓，負載移除自動休眠

? 可共用輸入/輸出端口，智能識別充/放電自 動再充電

? 單/雙燈充電與放電指示

? 過溫保護

? 電池過充、過放保護

? ESOP8

應用范圍：

? 移動電源

? LED 照明系統

? 玩具

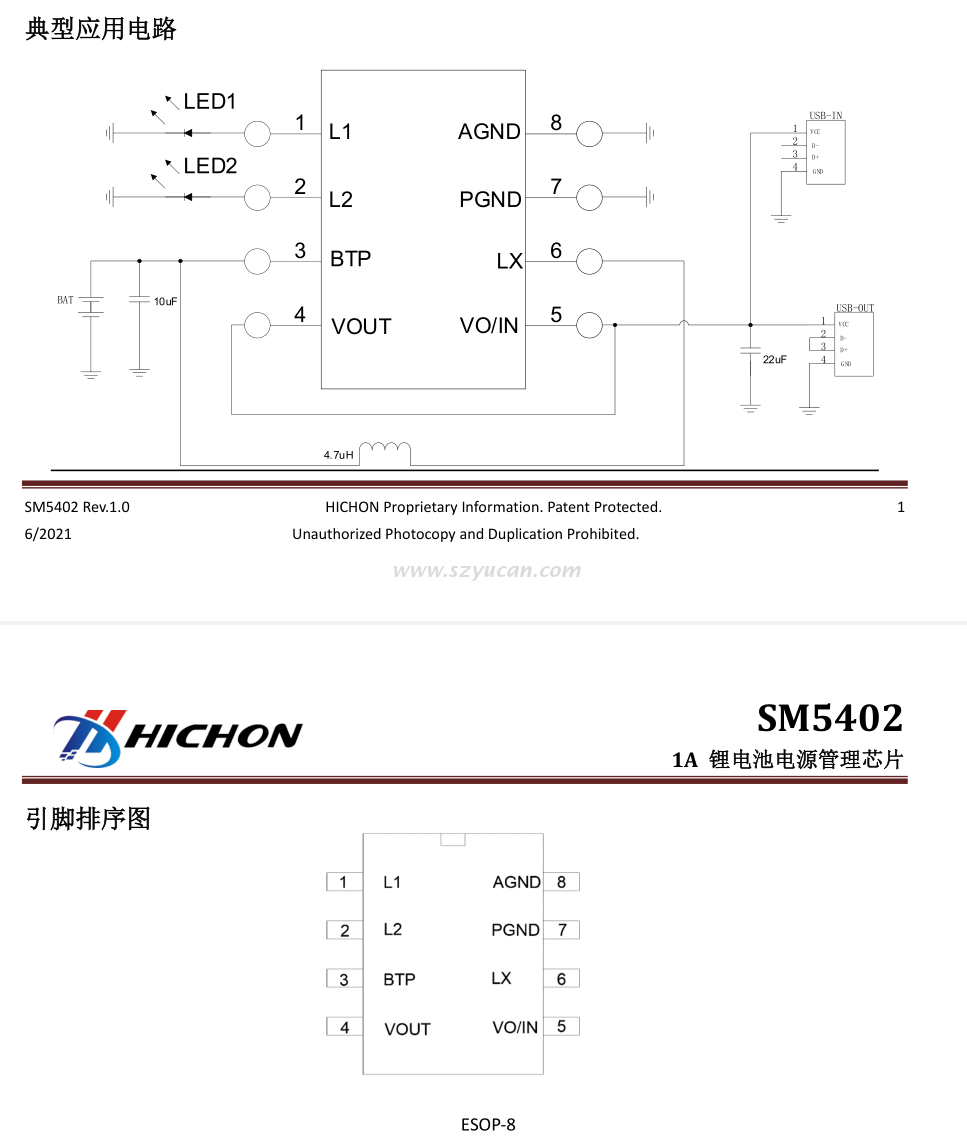

典型應用：

功能描述

功能及參數

充電管理模塊 1.充電電流內部設定為 1A 2.電池電壓低于 2.8V 具有預充電功能（電流 =Ich*10%） 3.支持對 0V 電池充電 4.三段式充電: 涓流、恒流、恒壓充電 5.充電電流隨溫度的升高而降低, 130℃的時候開 始降低;

升壓模塊 1.待機狀態檢測負載大于 10uA（典型值）電流 時自 動啟動升壓，當輸出負載小于 60mA 時(典型值)延遲 8 秒自動進入待機模式 2.同步整流升壓，最高達 91%的轉換效率，輸出電壓 固定 5.1V 3.輸出電流超過 1A 后開始降電壓 4.輸出電壓大于 5.8V 后進行過壓保護，當輸出電壓 下降到 5.4V 后，自動恢復 5.具有輸出過流保護保護功能，通過插拔負載自動 解除 6.開關頻率 1MHz 7.放電過程如果溫度達到 150 度時，則過熱保護 自 動關閉輸出進入待機。

邊充邊放自動轉換模塊 1.支持邊充邊放，即外部充電器同時給手機充電， 也給移動電源充電 2.在升壓的過程中，自動偵測外部充電器是否插 入， 偵測到充電器插入后，根據外部電流大小自動分配 電流給移動電源、手機進行充電 3.如果移除充電器，則自動啟動升壓

充放電指示燈 1.充電時指示燈 LED1,LED2 交替閃爍，充滿后指示 燈 LED2 亮； 2.電量足時插上手機充電過程中指示燈 LED2 亮，拔 掉手機 8 秒后 LED2 指示燈熄滅。 3.放電時如果電池電壓低于 3.2V，則指示燈 LED2 閃 爍，直到 2.95V 欠壓關機；在電池電壓升為3.2V前， 插入負載 LED2 指示燈會閃爍 8 秒，但升壓不會啟 動。 4.LED1 不接，則為單 LED 燈模式。

單端口放電時充電器檢測 1.手機充電過程中，系統會在輸出端產生一個周期 2 秒，脈寬 4mS 的充電器檢測信號； 2.當沒有充電器插入時，在 4mS 脈沖處，輸出電壓 降低到 4.7V，判別外部未插入充電器。 3.當充電器插入時，在 4mS 脈沖處，輸出電壓大于 4.7V 時，判別充電器插入，系統自動進入邊充邊放 狀態。
